直角连接件的连接方式介绍

作者: 编辑: 来源: 发布日期: 2019.09.05
信息摘要:
工业铝型材用直角连接件又称锚式连接件,是打孔内连接件,具有连接和锁紧功能,隐蔽性好,保证连接处没有缝隙,连接时只占用铝型材一个T形槽,方便安…

直角连接件的连接方式介绍

工业铝型材用直角连接件又称锚式连接件,是打孔内连接件,具有连接和锁紧功能,隐蔽性好,保证连接处没有缝隙,连接时只占用铝型材一个T形槽,方便安装封板和其他部件。

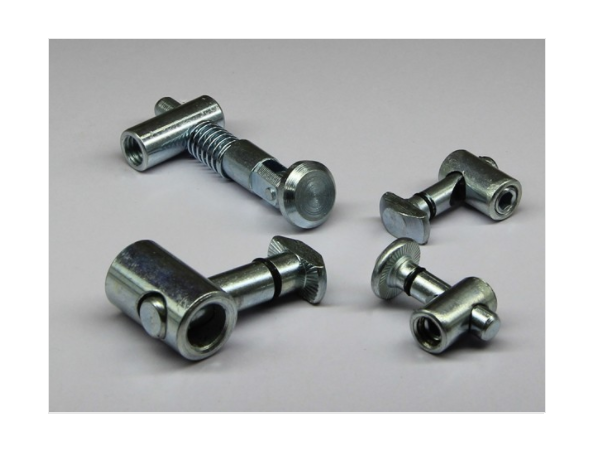

直角连接件

直角连接件按适用工业铝型材分槽8和槽10两种,直径分别为6.7mm和9.5mm。按角度分0度、90度、任意度数(斜角连接件)、0度90度通用款。

加工时需根据直角连接件实物尺寸在其中1根型材上打孔(槽8打11的孔、槽10打17的孔);型材端面到型材打孔中心孔距分别是14.5和25,孔距控制正公差,紧钉时会越来越紧。

随着工业铝型材的发展,除了直角连接件,人们也开发了对角型锚式连接件。如下图:

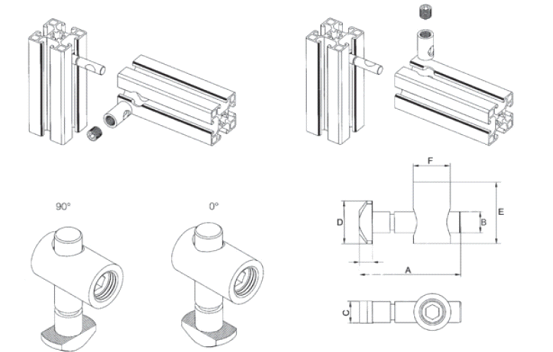

直角连接件图纸

锚式连接件和直角连接件完全不同,锚式连接件从工业铝型材中心孔处插入连接,不需用螺栓、弹性螺母块。但是它和内置连接件看上去很相似。但其实内置连接件是在工业铝型材槽口处用螺栓和弹性螺母块连接,和锚式连接件还是大不相同的。

南京美诚铝业生产销售常规流水线型材配套相关配件多种,比如角码角件,螺栓螺母以及直角连接件、槽条连接件等各种连接件,支撑等等。这些配件都是为了连接工业铝型材,使之组装成为既定的框架产品。比如工作台、洁净棚、工业防护围栏、铝型材柜子、移动架子等等,都离不开铝型材配件。
