流水线选型的基础常识

作者: 南京美诚 编辑: 南京美诚 来源: 发布日期: 2018.06.12
信息摘要:
     流水线,顾名思义,就是众多工厂生产以及配送的工作台,输送线等设备。很多企业都需要这样的设备来提高生产效率。那么大家在采购流水线的时…
选购流水线时应了解流水线形式:
1.按功能分类:
①生产流水线
②输送流水线
2.输送形式:
①平面直线传输流水线
②各种角度平面转弯传输流水线
③斜面上传流水线
④斜面下传流水线
选购流水线时应了解流水线各部分组成及功用
1.动力:流水线动力部分的主要组成为:马达、齿轮减速箱、调速器、变频器、机架机座和各类控制开关等组成。马达部分主要就是功率大小,生产厂家选购流水线时应根据线体的长短、输送带的宽窄、工件密度及大小等情况来配置。
而调速器、变频器为选购流水线时的配件选择。一般两者只用一个就可以了。一般调速器用于单相220V电源,变频器用于3相380V电源
2.机身:流水线机身部分的主要组成为:导轨、支架、滚筒、输送带、脚杯、托板、等组成。
其中托板为选配件,其他几项均为组成基本线体的必须配件!这些配件的规格、数量等均由线体的长度决定。
机身部分最大的差别就是材料。该部分配件的材质将在很大程度上决定整套设备的价格!所以,在选购流水线时要充分考虑自己的使用情况。机身部分的材料常用的是:铝型材、性价比比较高,输送带目前在电子行业普遍采用的是2㎜、3㎜、4mm厚绿色PVC防静电输送带;塑胶行业采用的绿色PVC防静电输送带和不锈钢网带。
3.工作台流水线工作台常见形式有两种,独立和与输送带集成在一起两种。用户可根据自己使用习惯和需要选购流水线。
4.灯架、照明:灯架是安装照明、仪表台及指导书的必要支撑构件,材料和机身相同。用户选购流水线时,照明用灯管也可根据需要及兴趣选择。
5.仪表台:流水线仪表台宽度与机身配套,长度一般与线体等长。名词解释:仪表台,顾名思义,仪表台就是放置各种仪表及工具的台面。
6.工艺指导书架:一般采用专用的铝型材,底板通常为有色亚克力板,面板为透明有机玻璃。而今采用专用的A4透明胶套,既美观大方,又实用,将是发展的趋势。
7.插座:为操作过程中的电动工具及仪表仪器提供电源。
8. 气管:一般采用4分(4/8英寸)镀锌管制作,每工位陪一个快速接头。
以上为流水线设备所有配置,用户可根据自己实际使用情况选配。

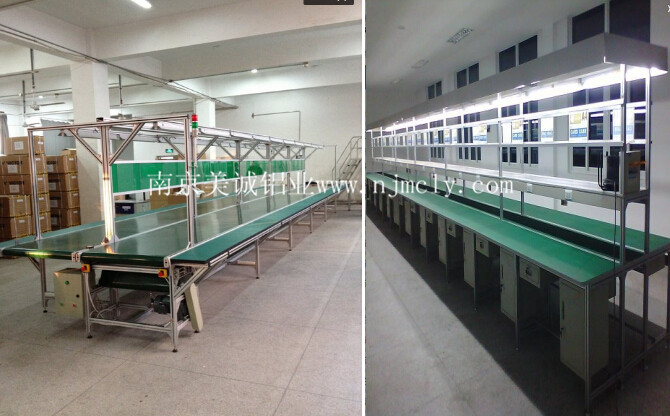

带工作台皮带线
原理: 皮带流水线是电子产品、电器、工艺礼品、金属用具等轻型产品进行加工、装配的专用设备。考虑到它是装配工人们的办公场所,皮带流水线两侧会装备长条形(300MM-400MM宽)或独立的工作台(800MM*600MM);顶部是日光灯和摇头风扇;日光灯架上布置工艺挂板、工具台或零件盒;沿线会有供电供气的动力源管道,工人操作处有电源插座、快速气接头、电气动工具、脚踏开关等装置。
特点:输送平稳噪音低   配合工作台使用,使得车间整洁大方

带工作台皮带流水线

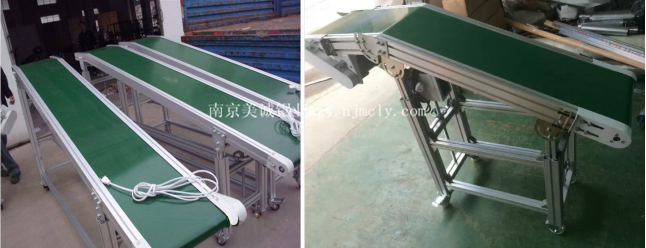

可升降皮带线:

原理:可升降皮带线可以整体高度可调或一端高度可调,以便与其他输送线对接,该皮带输送机适用于不规则物品,散装物料及高低差部位的输送,在皮带线两侧配以工作台,可做为电子仪表装配,食品包装等装配线,工作节奏无序为特点。

特点:使用灵活 输送速度快,噪音低,本机型机架采用铝型材料制作。皮带可根据需要选 用相应性能要求的皮带。
电机可根据需要设置在机架的下面或机架的上面。

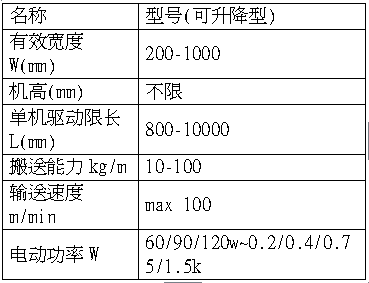

技术指标:

20$44_%1EYG8D7IXS94Y]X3

可升降皮带线

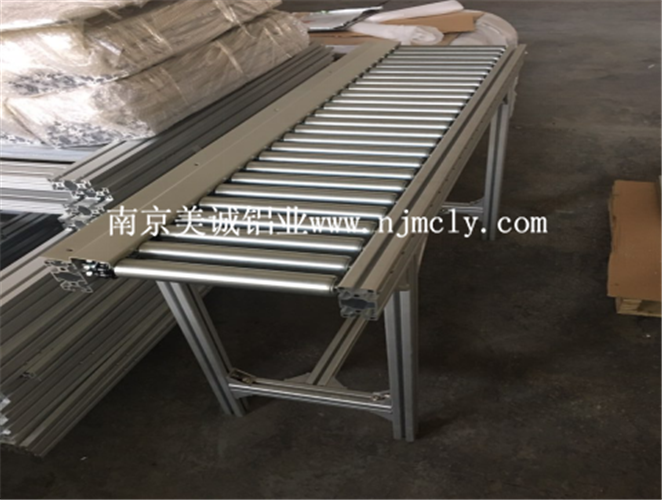

单链动力滚筒线:
原理:   单链滚筒输送线的原理是辊筒由一根环型链条驱动,链条在特制导轨中运行,具有安装方便,噪音低的特点。
动力滚道线结构简单,可靠性高,使用维护方便,能承受较大的冲击载荷。传动方式有单(双)链轮、单双(O)型带、单(双)同步带轮、皮带传动。配套链轮为 P=12.7mm;Z=14;P=15.875mm;Z=14。滚筒直径为50.8、60、75、89(mm);转弯滚筒输送机转弯半径为900mm、1200mm;单链轮滚筒用大循环的方式驱动,双链轮滚筒用小循环的方式驱动,其他驱动方式用于轻型输送场合。适用于各类箱、包、托盘等物件的输送,散料、小件物品或不规则的物品需放在托盘上或周转箱内输送。
技术指标:
1、品名:单链辊道输送线
2、驱动方式:单链环形驱动(06B/08B/10A/12A)
3、辊筒规格:Φ38/Φ50/Φ60/Φ76/Φ89/
4、辊筒间距:标准间距75/100/150/200;非标:根据客户要求来定尺寸
5、输送速度:max*20m/min
6、输送长度:max*6m(08B链条) max*12m(08B链条) max*16m(10A链条)max*20m(12A链条)
7、功率:0.2/0.4/0.75/1.5
8、承载(Kg/M):100(08B链条)300(10A链条)
单链辊道输送线

       南京美诚铝业科技有限公司致力于研究、开发各种自动化输送设备,始终追随国际先进水平,不断创新设计、规划和制作了滚筒输送线,皮带线,可伸缩性输送线、单链动力滚筒线、积放式滚筒输送线、弯道输送线。滚筒线产品和各种流水线产品赢得了多家世界500强在华企业青睐与肯定。欢迎广大客户来电咨询,咨询电话:025-84188188,4001668080
